UML建模工具详解(4款主流建模工具)

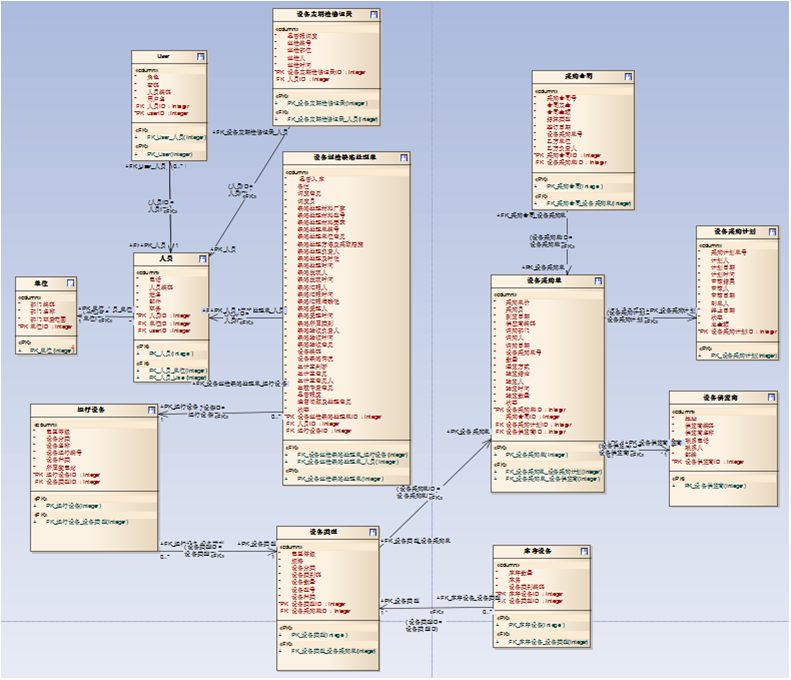

1.Enterprise Architect

Enterprise Architect是一个全功能的，基于UML的visual CASE工具，简称EA。

Enterprise Architect专注于系统和软件架构设计、模型驱动的开发以及团队协作。

Enterprise Architect提供了广泛的UML和其他建模标准的支持，适用于大型企业级项目和系统工程。

主要特点：

1. UML支持： 提供完整的UML建模支持，包括类图、用例图、时序图、活动图等。
2. 多种建模标准： 支持多种建模标准，如BPMN、SysML、Archimate等，适应不同领域的建模需求。
3. 系统工程： 专注于系统工程，支持系统工程模型、需求管理、系统建模等。
4. 模型驱动的开发： 提供模型驱动的开发支持，可以生成代码，并支持代码逆向工程。
5. 文档生成： 能够自动生成丰富的技术文档和报告，支持多种输出格式。
6. 团队协作： 支持多用户协同工作，具有版本控制、模型合并等功能。
7. 自定义模型模板： 允许用户创建和使用自定义模型模板，以确保在项目中的一致性和标准化。
8. 集成开发环境： 提供集成的开发环境，支持与其他开发工具和版本控制系统的集成。
9. 云服务支持： 提供基于云的服务（Pro Cloud Server），支持通过云进行团队协作。

EA是个人推荐使用。



2.Umlet

Umlet，全称是Unified Modeling Language Easier Tool，是一个简单而轻量级的UML建模工具。

Umlet是开源的免费UML工具，这个软件实际上是用JAVA写的。

Umlet设计用于快速创建UML图，支持多种UML图的绘制，如类图、时序图、用例图等。



3.Rational Rose

Rational Rose是IBM开发的一款强大的软件建模工具，用于支持UML标准的软件开发和系统设计。

Rational Rose该工具的全名是IBM Rational Rose Enterprise，已被许多企业广泛使用。

主要特点：

1. UML建模支持： Rational Rose提供了全面的UML支持，包括类图、时序图、用例图、活动图、组件图等多种UML图。
2. 模型驱动的开发： 支持模型驱动的开发过程，允许通过建模创建和维护源代码。
3. 多语言支持： Rational Rose支持多种编程语言，包括Java、C 、C#等，适用于多种项目。
4. 代码生成和逆向工程： 能够生成代码，同时也支持从现有代码中逆向生成UML模型。
5. 团队协作： 提供协同工作和版本控制的功能，支持团队协作。
6. 模型比较和合并： 允许比较和合并模型，有助于处理团队成员之间的并发修改。
7. 模型文档生成： 能够生成详细的文档，包括技术文档、报告和用户手册等。
8. 可视化建模： 提供直观的可视化建模工具，使用户能够轻松创建和编辑UML图。
9. 支持复杂系统： 适用于大型和复杂的软件系统和企业级应用。



4.Visio

Visio原来仅仅是一种画图工具，能够用来描述各种图形，也是到VISIO2000才开始引进软件分析设计功能到代码生成的全部功能。

尽管Visio不是专门为UML建模而设计的工具，但它可以在UML建模方面提供一些基本的支持。

需要注意的是，虽然Visio在基本的UML建模需求上提供了支持，但对于大型、复杂的项目，以及对于更高级的UML建模功能的需求，可能需要考虑专业的UML建模工具，如Enterprise Architect。
